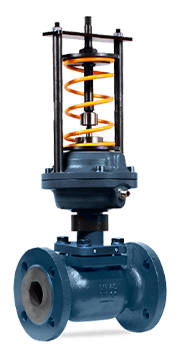

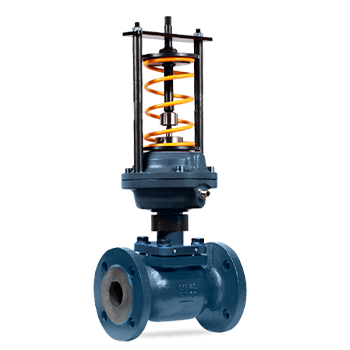

Регулятор давления
Регуляторы давления прямого действия РА предназначены для автоматического регулирования заданной характеристики в трубопроводе. ООО «КПСР Групп» производит регуляторы давления прямого действия 4 основных типов действия: регулятор «после себя», регулятор «до себя», регулятор перепада давления, регулятор перепуска.
Номинальный диаметр: 15 — 200 мм
Номинальное давление: 1,6 МПа (16 Бар)
Температура рабочей среды: до 150°С
До себя, после себя, перепада, перепуска
5 диапазонов настройки
Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор.

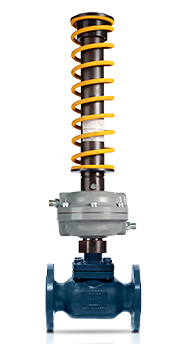

По запросу регуляторы РА могут быть выполнены с удлинённым задатчиком, который позволяет осуществлять более точное регулирование. Давление в рабочей полости мембранной коробки не должно превышать 1,1 МПа.
Типы регуляторов прямого действия РА 21ч10п(нж) / 21с10п(нж)
- Регуляторы давления «после себя» (РА-А) поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».
- Регуляторы давления «до себя» (РА-В) поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
- Регулятор перепада давления (РА-М) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
- Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.
